TELEFUNKEN TF-LED24S13 . Нет подсветки .

Планка подсветки боковая

Маркировка на заменяемой планке и на новой. Светодиоды отличаются размером, но на изображении различий не найдёте.

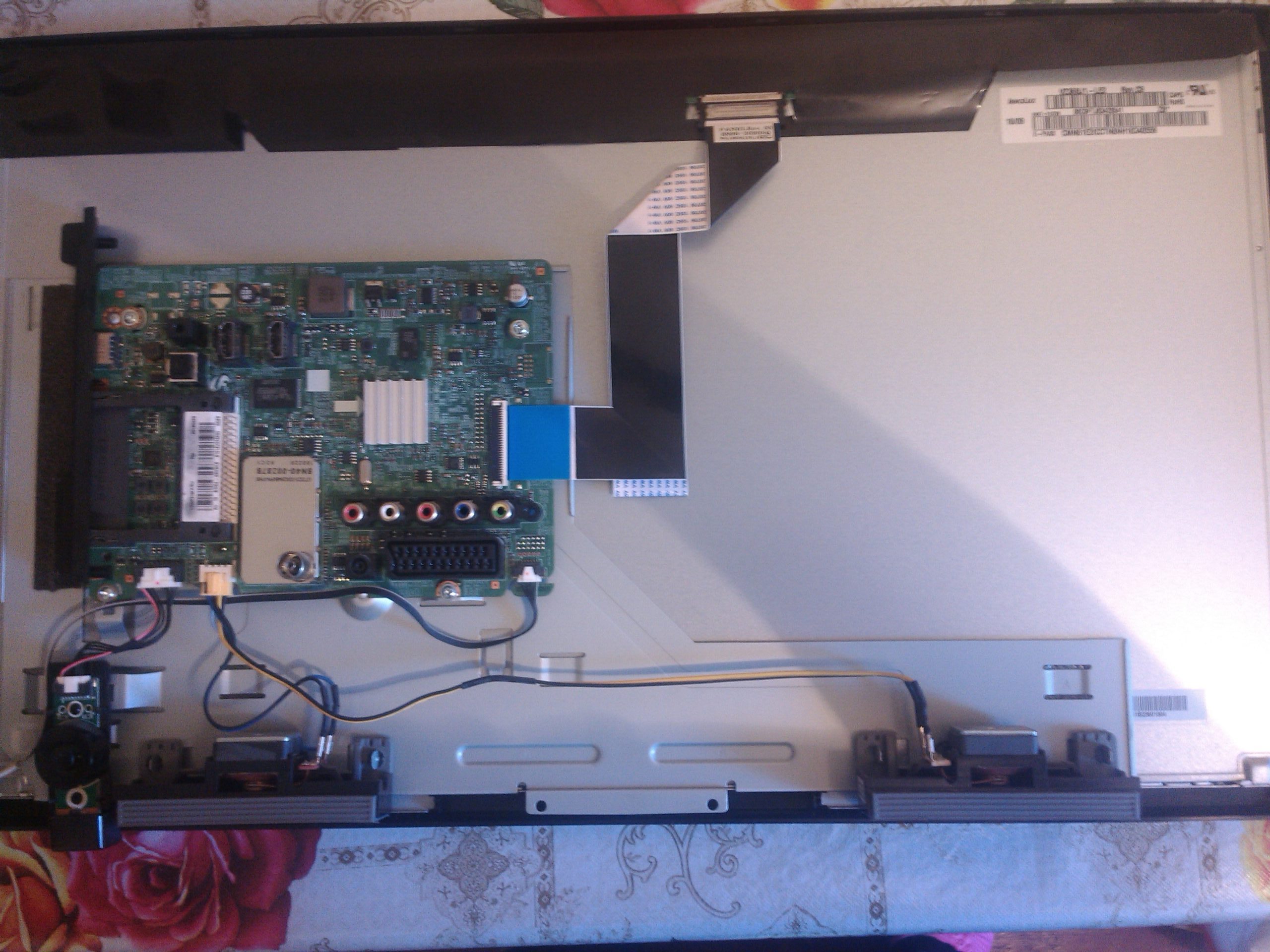

Телевизор в разборке очень удобен. Можно проверить исправность планки, “подкинув ” новую планку, не разбирая матрицу. Разъём на планке позволяет это сделать. С “отстёгнутой” матрицей можно управлять включением и выключение подсветки с новой планкой.



Майн плата  применяется 5800-A5M63E-OP10.

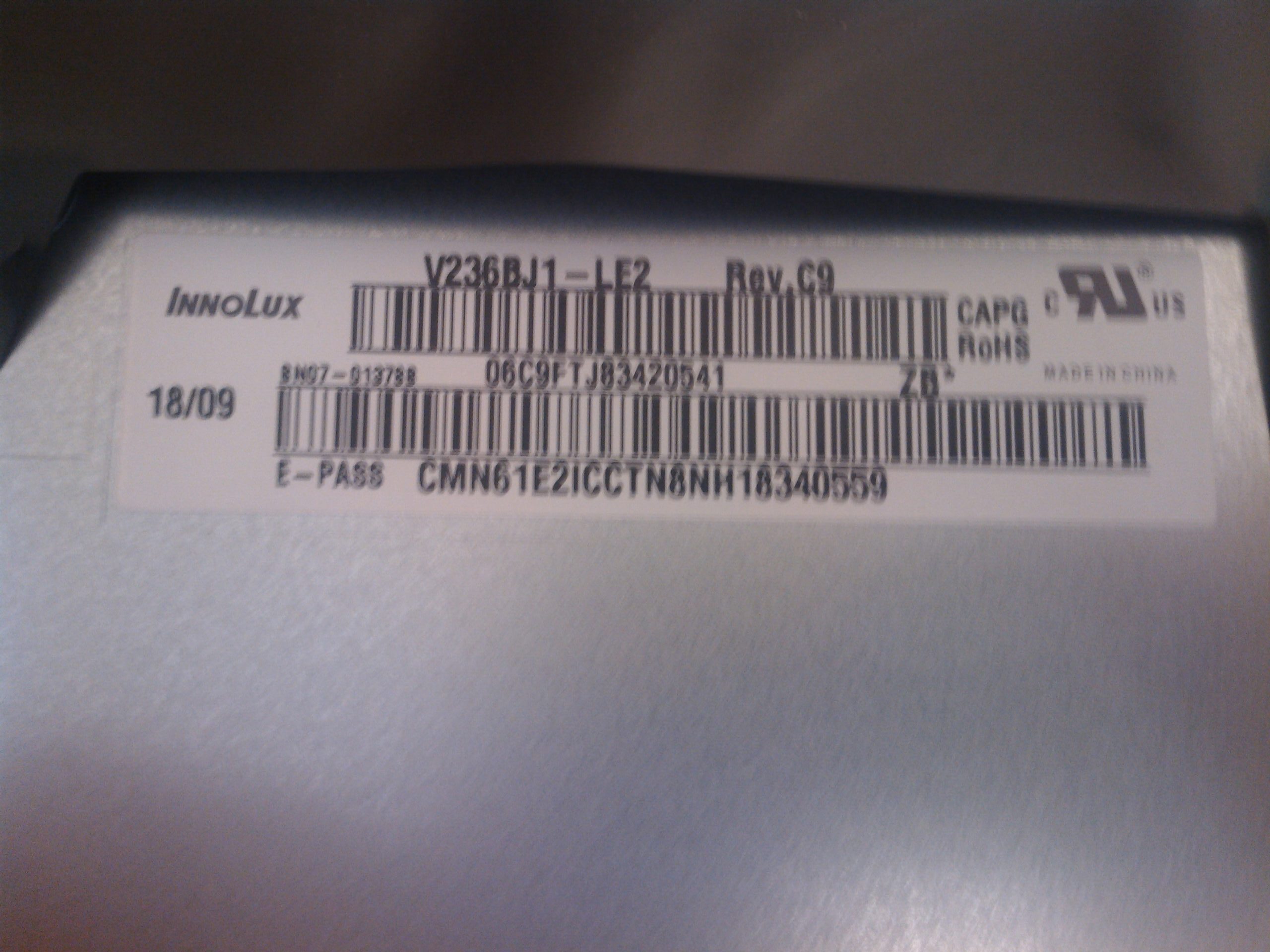

Панель такая.

В TV с моно платой 5800-A5M63E-0P10 и микросхемой драйвера MP3398A, следует доработать и уменьшить ток подсветки  увеличив номинал резистора RP29 по 6 выводу ISET MP3398A. Впрочем в этой модели доработка не требуется, так как есть  функция регулировки подсветки в пользовательском меню.

Итоговое изображение после ремонта

О других ремонтах  подсветки  телевизоров TELEFUNKEN   , Вы сможете прочесть  в архивах  ЗДЕСЬ.

Если у вас такая же неисправность,сделайте подобную замену и доработку .Так же вы можете вызвать телемастера в Саратове.                    ☏ 24-98-87 или ☏+7(908)5467856

Стоимость ремонта телевизора . Вы сможете узнать     ЗДЕСЬ.

Бесплатная консультация по ремонту телевизора ЗДЕСЬ.

Бесплатная диагностика телевизора в Саратове .  ЗДЕСЬ.

Как не столкнуться с обманом при ремонте телевизора ЗДЕСЬ.

Отзывы о проведённых ремонтах телевизоров ЗДЕСЬ.

TCL L32S60A . Нет подсветки .

ТВ непростой в разборке. Без рамочный. Никаких креплений, болтов,, шурупов, внешних рамок  для крепления стекла нет . Матрица просто приклеена по периметру к рамке двусторонним скотчем. На нём и держится.

Однако в ремонте удобен. Такой вот оригинальный фотоприёмник , он же индикатор дежурного режима .

Майн TPD.RT2841.PB775

Светодиоды 6 вольт.

Планки в количестве 2 штук.

Драйвер  подсветки реализован на MP3398E.

Убавить ток подсветки можно с помощью подбора сопротивления на 6 выводе микросхемы  (Iset).В данном шасси, конкретно в этой модели  ,стоял один резистор, номиналом  12 ком.

О других ремонтах  телевизора  TCL , можете прочесть   в разделе архивов  ЗДЕСЬ.

Если у вас такая же неисправность,сделайте подобную замену и доработку .Так же вы можете вызвать телемастера в Саратове.                    ☏ 24-98-87 или ☏+7(908)5467856

Стоимость ремонта телевизора . Вы сможете узнать     ЗДЕСЬ.

Бесплатная консультация по ремонту телевизора ЗДЕСЬ.

Бесплатная диагностика телевизора в Саратове .  ЗДЕСЬ.

Как не столкнуться с обманом при ремонте телевизора ЗДЕСЬ.

Отзывы о проведённых ремонтах телевизоров ЗДЕСЬ.

JVC LT-24M550 V1S02 . Нет подсветки .

    Временами обрывался светодиод в нижней планке. Неисправность имела периодический характер, что затрудняло диагностику.

     Маркировка на планках.

   В телевизоре JVC LT-24M550 с версией V1S02  , применён майн  msa6285-zc01-01 .

        Доработка на моноплате msa6285-zc01-01 с целью уменьшения тока подсветки. Удаление резистора в  токовом датчике, под диодом на фото.

       После ремонта подсветки и уменьшения тока потребляемого светодиодами ,периодическая неисправность исчезла. Телевизор стал работать в нормальном режиме.
